P160MY车铣复合数控机床

加工能力强大，性价比高，适合于大批量复杂零件的加工。

获取方案

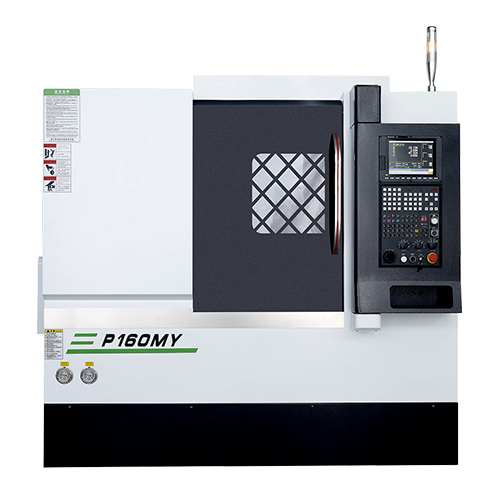

P160MY车铣复合数控机床
相关标签：车铣复合机床,车铣复合数控车床,数控机床车铣复合

产品特点

  • 01
    本系列卧式刀塔尾座车铣复合机床，整体30°斜床身在设计之处进行结构解析，抑制重切削或高速动作引起于最小程度，细致分析力的大小，力的作用位置及其变形量，确保了足够的刚性。
  • 02
    内藏式刀塔Y轴矩阵式四线轨结构，大大提高了车/铣削的刚性与稳定性。
  • 03
    高精度伺服同步电主轴，C轴分度精度高，轴径向刚性高，主轴热温升稳定，热变形小，动态回转精度高。
  • 04
    选配棒材送料机+接料器，实现复杂零件的高效率·高精度自动化加工。选配桁架自动化机械手实现小批量多品种工件的自动化加工。
P160MY车铣复合数控机床


规格参数

加工范围

主轴

X&Z轴

电机功率

刀塔

其他

床鞍上最大旋径Φ480mm
最大车削直径Φ200mm
标准车削直径Φ150mm
拖板上回转直径Φ250mm
最大车削长度300mm
卡盘尺寸6'
棒材容径

Φ46mm

主轴鼻端A 2-5
主轴同步伺服电主轴
主轴通孔径Φ56mm
最小主轴定位精度（C轴）0.001°主轴马达+磁环+碟刹
动态精度（C轴）±0.02°主轴马达+磁环+碟刹
额定扭矩

125Nm

主轴最高转速5000rpm
X/Y/Z轴最大行程250/160/400mm
X/Y/Z轴快速进给24/16/24m/min
X/Y/Z滑轨形式30mm线轨
X/Y/Z轴滚珠螺杆直径/螺距Φ32mm/Pitch10
X/Z轴定位精度0.008/1000mm
X/Z轴重复定位精度≤0.005mm
主轴电机11kW
X/Z轴伺服马达额定扭矩11.5Nm/11Nm
动力电机11Nm
液压站电机1.5kW
水泵电机0.55kW
空调300W
刀塔型号BMT40-15T
换刀速度（相邻刀/对边刀）0.27s/ 0.57s
四方型刀具≤20mm
圆形刀具Φ32mm
动力头（刀塔）刀具规格ER25（1~16mm）
动力头最高转速5000rpm
标准控制器SYNTEC 22TB
水箱容量300L
油压箱容量60L
电压/功率需求380V/20kVA
外观尺寸（长×宽×高）2400×1600×2000mm

产品尺寸图
