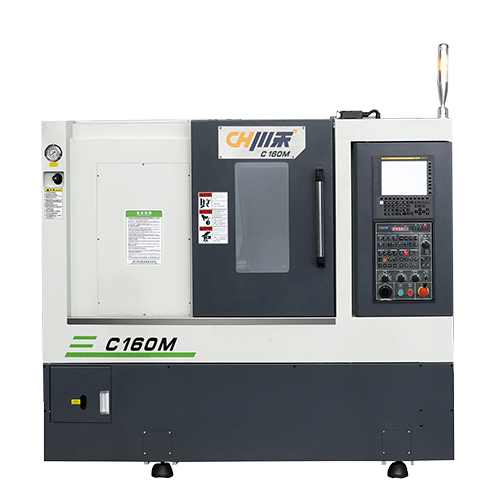

C160M车铣复合数控机床

主轴热温升稳定，热变形小，动态回转精度高。

获取方案
C160M车铣复合数控机床
相关标签：车铣复合机床,车铣复合车床,数控机床车铣复合

产品特点

  • 01
    本系列卧式刀塔尾座数控车床，整体30°斜床身在设计之处进行结构解析，抑制重切削或高速动作引起于最小程度，细致分析力的大小，力的作用位置及其变形量，确保了足够的刚性。
  • 02
    采用高级米汉纳铸铁，经过人工时效（热处理）及自然时效方式去除内应力，提供了最佳刚性.稳定性及精度保持性。
  • 03
    配载高精度单元主轴，双列滚柱型重切轴承，轴径向刚性高，主轴热温升稳定，热变形小，动态回转精度高。
  • 04
    配12工位BMT40伺服动力刀塔，精密液压尾座，能够对长短轴类和盘类零件自动完成内外圆柱面，内外螺纹，圆锥面，圆弧面，端面，切槽，倒角等车削工序，针对工件端面，外圆完成钻孔·攻丝·三轴联动铣削等工序。
C160M车铣复合数控机床


规格参数

加工范围

主轴

X&Z轴

电机功率

刀塔

尾座

其他

床鞍上最大旋径Φ400mm
最大车削直径Φ320mm
标准车削直径Φ200mm
拖板上最大回转直径Φ300mm
最大车削长度300mm
卡盘尺寸6’
棒材容径

Φ52mm

主轴鼻端A 2-5
主轴轴承型号同步伺服电主轴
主轴通孔径Φ66mm
最小主轴定位精度（C轴）0.001°主轴马达+磁环+碟刹
动态精度（C轴）±0.02°主轴马达+磁环+碟刹
额定扭矩65Nm
主轴最高转速4200rpm
X/Z轴最大行程175+10/320 mm
X/Z轴快速进给30m/min
X/Z滑轨形式30mm 线轨
X/Z轴滚珠螺杆直径/螺距Φ32mm/Pitch10
X/Z轴定位精度0.008mm/1000mm
X/Z轴重复定位精度≤0.005mm
主轴电机11kW
X轴/Z轴伺服马达额定扭矩8.34Nm
动力电机11Nm
液压站电机1.5kW
水泵电机0.55kW
空调300W
刀塔型号BMT40-12T
换刀速度（相邻刀/对边刀）0.27s/ 0.57s
圆形刀具Φ32mm
四方型刀具≤20mm
动力头（刀塔）刀具规格ER25（1~13mm）
动力刀座最高转速5000rpm
心轴内锥孔MT#4
心轴的直径70mm
心轴的行程100mm
心轴控制方式液压可程式
尾座本体行程200mm
尾座本体移动方式机械
标准控制器SYNTEC 22TA电压/功率需求380V/20kVA
水箱容量300L机器重量3100kg
油压箱容量60L外观尺寸（长×宽×高）2200×1600×1700mm
