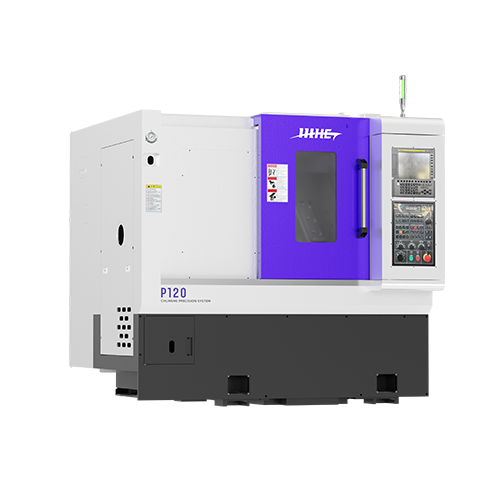

P120 排刀式车床

排刀设计,排刀座直线排刀,换刀快速精准。

节省加工时间,减少维护成本。

获取方案
P120 排刀式车床

产品特点

  • 01
    本机为卧式数控车床,底座与床身一体式铸件设计,床身导轨面45度倾斜,具备较大承载截面可保证高精度切削加工。高刚性,低重心,主轴近距离的结构特点
  • 02
    排刀设计,排刀座直线排刀,换刀快速精准,节省加工时间,减少维护成本
  • 03
    高精度伺服电主轴,轴径向刚性高,主轴热温升稳定,热变形小,动态回转精度高
  • 04
    能够对各类零件完成内外圆柱面,圆锥面,圆弧面,端面,切槽,内外螺纹,倒角等工序的切削加工
  • 05
    选配棒材送料机进行自动化车削加工,选配桁架机械手实现“无人化”自动生产
P120 排刀式车床


规格参数

加工范围

主轴

X&Z轴

电机功率

其他

床鞍上最大旋径Φ320mm
最大车削直径Φ300mm
标准车削直径Φ120mm
拖板上回转直径Φ126mm
最大车削长度300mm
卡盘尺寸5'
棒材容径

Φ36mm

主轴鼻端A 2-4
主轴轴承型号7014
主轴通孔径Φ46mm
主轴传动方式直驱
主轴传动比1:1
主轴最高转速6000rpm
主轴额定扭矩35.8Nm
X/Z轴最大行程350/320mm
X/Z轴快速进给30m/min
X/Z轴滑轨形式30mm 线轨
X/Z轴滚珠螺杆直径/螺距Φ25/32mm/Pitch10
X/Z轴定位精度0.008mm/1000mm
X/Z轴重复定位精度≤0.005mm
主轴马达功率7.5kW
X轴伺服马达额定扭矩8.34Nm
Z轴伺服马达额定扭矩8.34Nm
液压站电机0.75kW
水泵电机0.55kW
热冷交换机300W
标准控制器SYNTEC 22TA刀库6排刀座
电压/功率需求380V/15kVA四方型刀具≤20mm
油压箱容量30L圆形刀具Φ25mm
机器重量2000kg外观尺寸(长×宽×高)2100×1600×1700mm

产品尺寸图
