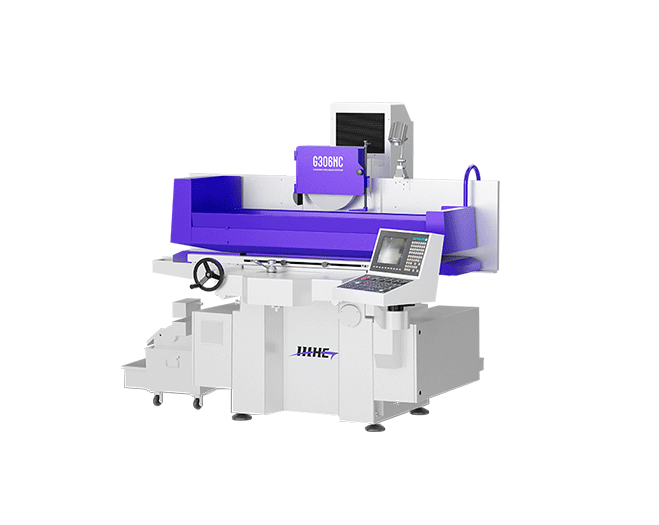

G306NC精密数控平面磨床

采用十字工作台的布局形式，高刚性立柱搭配精密主轴，结构紧凑。并经应力消除处理，提升韧性及防止变型。

获取方案
G306NC精密数控平面磨床
相关标签：平面磨床,精密平面磨,精密数控磨

产品特点

  • 01
    主轴磨头体固定在立柱作上下（Y向）移动，滑动座沿主机前后（Z向）移动，工作台在滑动座上左右（X向）移动的结构。
  • 02
    主机采用高级铸铁铸造，采用三维计算机软件辅助优化设计，结合内部加强筋，以粗壮加强筋强化，提升韧性及防止变型，布氏硬度达到180度以上。
  • 03
    X轴采用外置独立液压站，通过油压缸推动工作台在主机座上来回移动，实现X轴运动平稳顺畅。减少温升对主机变型的影响，慢速溢流可以让工作台最慢移动量为2-25m/min，磨硬脆材料更佳。
  • 04
    Z轴采用交流电机带动同步带与滚珠丝杠联接，变频器调速让工作台在主机上前后移动，比同业的前后控制器运行更加精密平稳，前后速度可调，修整砂轮更加方便，噪音与振动都很小。
G306NC精密数控平面磨床

平面磨床

规格参数

工作台加工范围

前后进给

上下结构

砂轮

马达

其他

工作台工作面积600×300mm
左右最大移动量680mm
前后最大移动量340mm
工作台面至主轴中心最大距离540mm
工作台最大承受重量420kg
工作台T型槽14mm×1N
工作台速度

2～25m/min

前后手轮进刀（1格）0.01mm
前后自动进给0.005-20mm
前后快速移动（50HZ）0-1500mm/min可设定
上下快速移动量0-330mm/min可设定
上下自动进给量0-0.1mm
砂轮尺寸Φ350mm×20-40×Φ127mm
主轴转速

1450rpm

主轴马达3.75kW
上下驱动伺服马达0.4kW伺服
油压马达1.1kW
冲水马达0.18kW
外观尺寸（长×宽×高）2600×2400×1900mm
毛重2200kg

组成部分说明

三轴导轨

X轴采用一平一V式设计，适于各种磨削，工作台之滑轨面贴覆进口原装铁氟龙(Turcite-B)，以减少阻尼系数使工作台运行平稳，经工艺精湛的手工刮花作业，配合自动润滑系统强制润滑， 确保精度及耐久性，增长机台使用寿命。

Y轴采用日本三菱PLC，三菱伺服马达通过台湾原装蜗轮蜗杆直联磨制级滚珠丝杆，使上下进刀精度高，反映灵敏，最小进刀精度可以达到0.001mm。

Z轴滑轨采用双V导轨设计贴覆Turcit-B,经手工精密铲刮确保其顺畅移动。

主轴组主轴乃机床的心脏，主轴的精度，是一台机床质量的标志。306系列机床全部采用台湾名牌主轴，搭配稳定的立柱和低振动主轴马达，切削功率大，且在精度上亦能有高保持性，主轴内部填封特殊的润滑脂，并采用独特迷宫型密封防护设计，使主轴长期使用，免予维护。
操控系统

采用台湾新代控制系统，故障少，易于维护、修改与监测。

润滑采用强制式间歇润滑装置，一方面可自动并完全润滑整部机器，另一方面也可避免润滑油过多，节省不必要出油。
除屑标配磁性分离器，提升切削表面质量，环保和减少更换切削水的时间。
机床防护标配船型防溅板和后大墙板，使工作台内切削液不会飞溅到工作台外面。
使用环境条件

相对湿度：  35～90%R／H(不结露)

环境温度：  0℃_x005f∽40℃

空气介质：  无腐蚀性介质

光    线：  充足，通风良好

机床应在上述工作环境下，长期稳定运转。

操作与保养之空间G306NC机台之尺寸为长2600mm、宽2400mm及高1900mm，为安全考虑因素以及操作和维修的便利，空间必须比机台尺寸规格更大，建议两边各留500mm。
