G63HP/HP3数控成型磨床

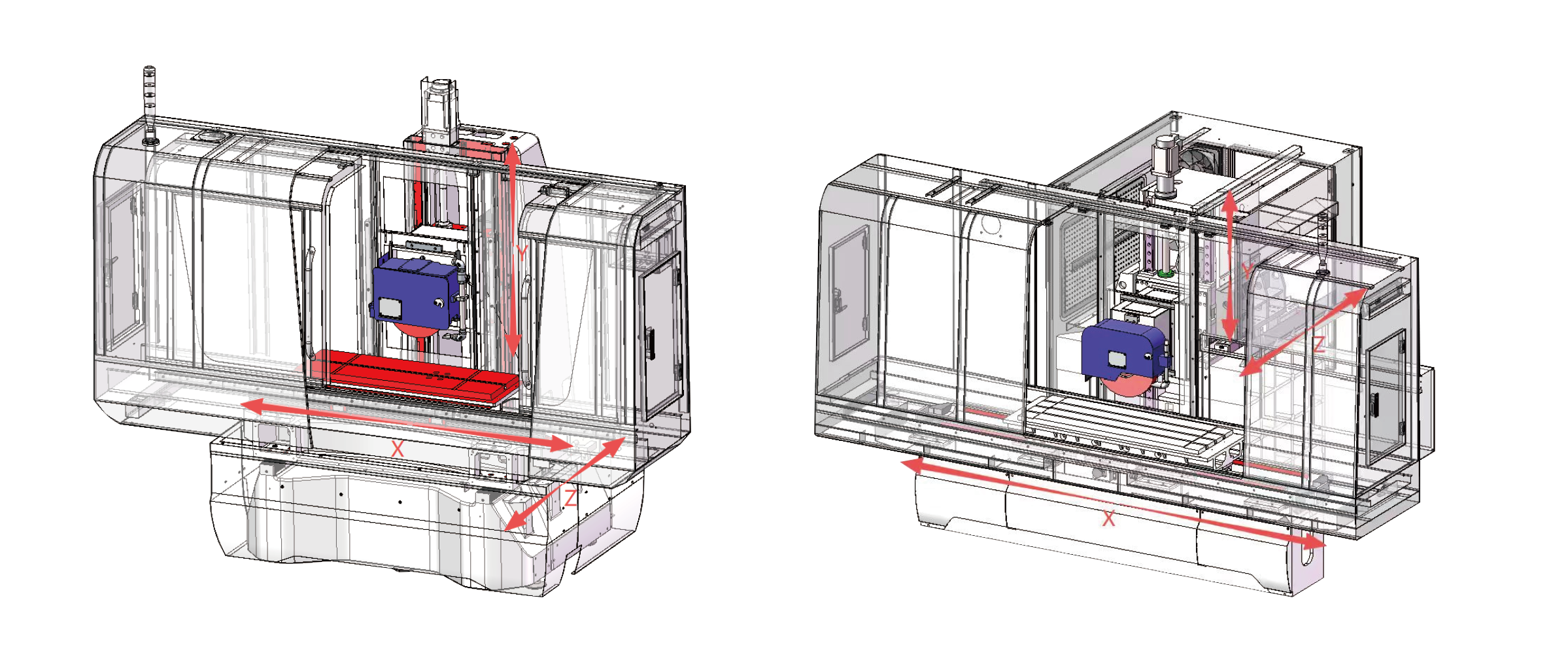

采用十字滑台结构，前后/上下线轨，左右双V硬轨，两轴伺服，左右液压比例自动，移门全罩防护

获取方案
G63HP/HP3数控成型磨床
相关标签：高精密数控磨床,数控磨

产品特点

  • 01

    开发简洁明了的人机画面，专业的定制化功能，并具备预警功能

    内置各项砂轮修整方式，如：底面、斜角、R角、蝶轮及滚轮成型等模式，

    内置各项磨削方式，如平面、台阶、沟槽、曲面等模式。

  • 02

    加工参数画面可存储，方便下次使用时直接调用

    具有圆弧插补功能，HP:三轴联动，左右油压定位，HP3：可四轴联动，左右丝杆定位；


  • 03

    内置各项砂轮修整方式，如：底面、斜角、R角、蝶轮及滚轮成型等模式

    具备手轮模拟磨削路径功能，方便检验程序，避免撞击

  • 04

    前后进给方式跟H系列一样，可选择左侧、右侧、二侧和Z字形进给




  • 05

    设置研磨总量后，只需设粗磨、精磨、超精磨的进给量及光磨次数，系统会自动计算进刀次数

    砂轮自动修整、自动补偿，自动磨削,

    可增加自动测量确保工件磨削尺寸的准确性。

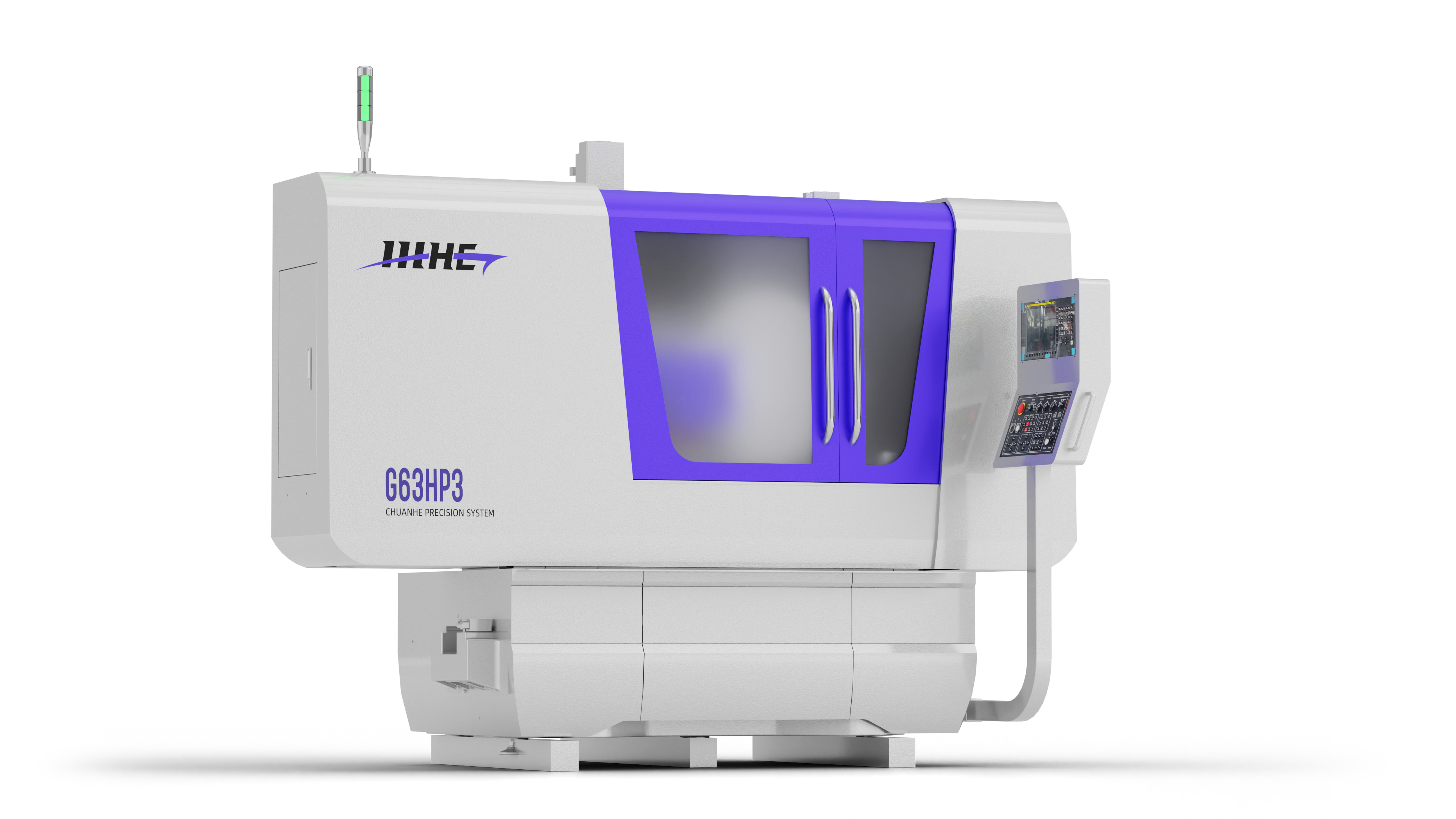

G63HP/HP3数控成型磨床


规格参数

能力

X/Y/Z轴进给

砂轮

尺寸

磨削范围300×600mm
工作台夹紧面积300×1000mm
工作台至主轴中心距570mm
X轴纵向最大行程700 mm
X轴进给速度1-20000mm/min
Z轴立柱交叉行程295mm
Y/Z轴进给速率1500mm/min
磨削主轴驱动500-2800KW/rpm
砂轮尺寸（外径×宽度×内径）300×50×76.2mm
尺寸长度2750mm
宽度（包括电气柜和面板）2124mm
高度2165mm
设备重量（含电气柜）2849kg




产品尺寸图
