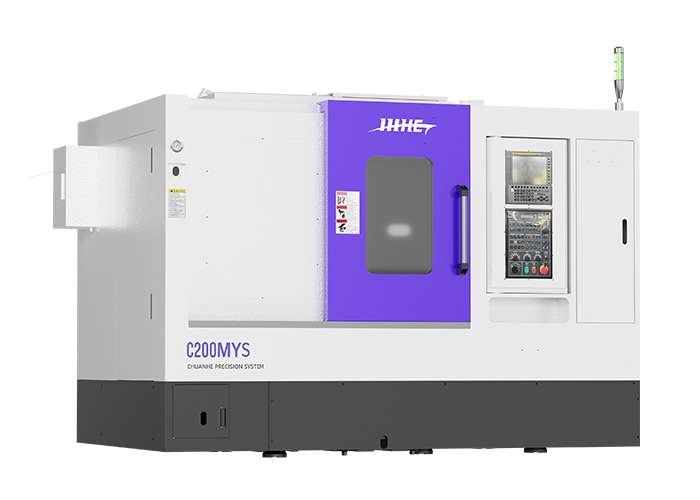

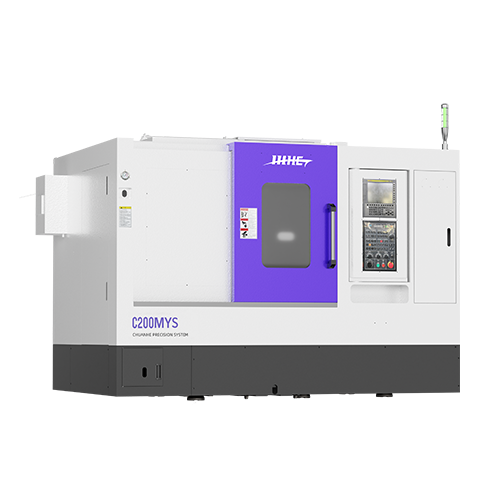

C200MYS
双主轴单刀塔车铣复合机床

采用双主轴单刀塔布局形式。

获取方案

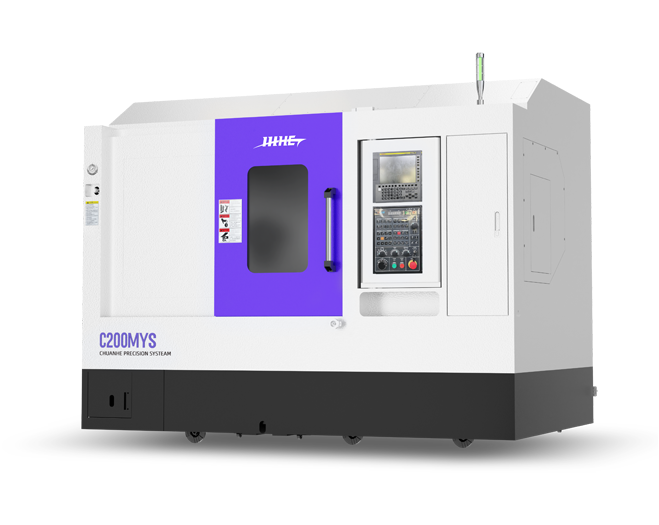

双主轴单刀塔车铣复合机床
相关标签：双主轴车铣复合,双主轴双刀塔,双主轴单刀塔

产品特点

  • 01
    卧式刀塔尾座车铣复合机床，整体30°高低轨斜床身在设计之处进行结构解析，抑制重切削或高速动作引起于最小程度，细致分析力的大小，力的作用位置及其变形量，确保了足够的刚性。
  • 02
    采用高级米汉纳铸铁，经过人工时效（热处理）及自然时效方式去除内应力，提供了最佳刚性.稳定性及精度保持性。
  • 03
    配载高精度后置驱动电主轴，轴径向刚性高，主轴热温升稳定，热变形小，动态回转精度高。
  • 04
    Y轴配12工位BMT55伺服动力刀塔，精密液压尾座，能够对长短轴类和盘类零件自动完成内外圆柱面，内外螺纹，圆锥面，圆弧面，端面，切槽，倒角等车削工序，针对工件端面，外圆完成钻孔·攻丝·铣面·四轴联动铣削等工序。
双主轴单刀塔车铣复合机床

双主轴车铣复合

规格参数

主轴

副主轴

动力刀塔

X&Y&Z轴

其他

主轴通孔径Φ66mm
主轴轴承直径NN3020+100BAR+NN3018
油压缸径8'
主轴鼻端A 2-6
主轴马达功率22kW
主轴传动方式直驱
主轴传动比

1:1

主轴转速4300rpm
主轴额定输出转速2320rpm(220V)
主轴通孔径Φ56mm
主轴轴承直径7016/P4
油压缸径6'
主轴鼻端A 2-5
主轴马达功率17.5kW(220V)
主轴传动方式直连马达
主轴传动比

1:1

主轴转速5500rpm(220V)
主轴额定输出转速2700rpm(220V)
刀塔型号BMT55-12T
动力刀塔容量(正反刀)12
动力刀塔马达功率7.5/5.5/3kW（发那科）
动力刀塔马达扭矩40/24/16Nm（发那科）
驱动马达(换刀)汇川
换刀速度(相邻刀/对边刀)0.4s/1s
四方型刀具

25mm

圆形刀具Φ40mm
动力刀塔刀具规格ER32(3~22mm)
动力刀座转速4000rpm
X/Y/Z轴最大行程

250/100/550 mm

X/Y/Z轴快速进给24/8/24m/min
X/Y/Z滑轨形式35mm/硬轨/45mm滚柱
X/Y/Z轴伺服马达功率1.8kW
X/Y/Z轴滚珠螺杆直径/螺距

Φ32mm/Pitch10(X、Z2）

Φ40mm/Pitch10（Z1、Y）

X/Y/Z重复定位精度0.005mm
标准控制器FAUNC OI-TF冷却液电机功率0.55kW
电压/功率需求380V/30kVA机器重量4500kg
油压箱容量60L外观尺寸(长X宽X高)

2650×1600×1900mm
