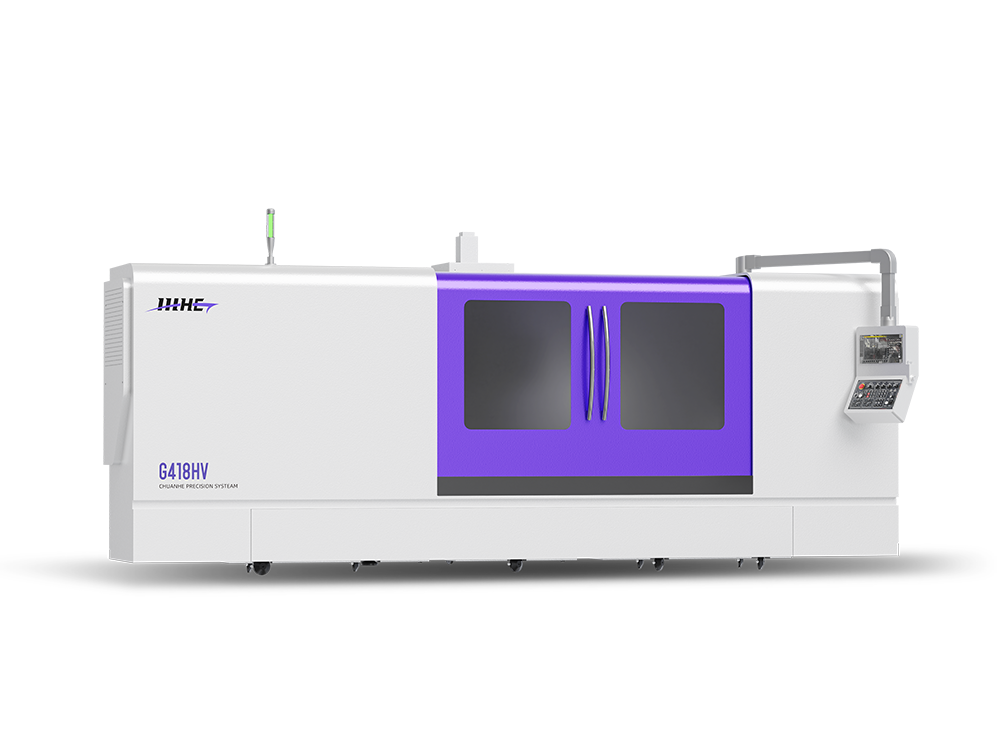

G418HV数控立轴成型磨床

立柱中腰移动式，前后/上下线轨，左右双V硬轨，两轴伺服，左右液压比例自动，移门全罩防护

获取方案
G418HV数控立轴成型磨床
相关标签：高精密数控磨床,数控磨

产品特点

  • 01

    专业精密磨削各种内外弧槽

    如：线轨滑块、KK模组、GTH模组、珠架导轨、交叉导轨等，

    标配磨削程式：半自动、自动滑块磨削、自动导轨磨削。

  • 02

    前后进刀方式可选择

    左侧、右侧、二侧；前后行程可示教方式单触输入位；


  • 03

    设置研磨总量后，可设粗磨、半精磨、精磨、超精磨进刀量和光磨次数

    可分设不同的左右速度，配合标配砂轮修整程式：磨削滑块自动修整、磨削线轨自动修整

  • 04

    砂轮自动修整、自动补偿，确保工件磨削尺寸的准确性




  • 05

    具备故障自诊断功能

    报警画面自动显示报警提示


G418HV数控立轴成型磨床


规格参数

能力

X/Y/Z轴进给

砂轮

尺寸

磨削范围360×1800mm
工作台夹紧面积400×2200mm
工作台至主轴中心距600mm
X轴纵向最大行程2000 mm
X轴进给速度1-20000mm/min
Z轴立柱交叉行程380mm
Y/Z轴进给速率1500mm/min
磨削主轴驱动30000KW/rpm
砂轮尺寸（外径×宽度×内径）ø50×8mm
尺寸长度5500mm
宽度（包括电气柜和面板）2776mm
高度2336mm
设备重量（含电气柜）8800kg

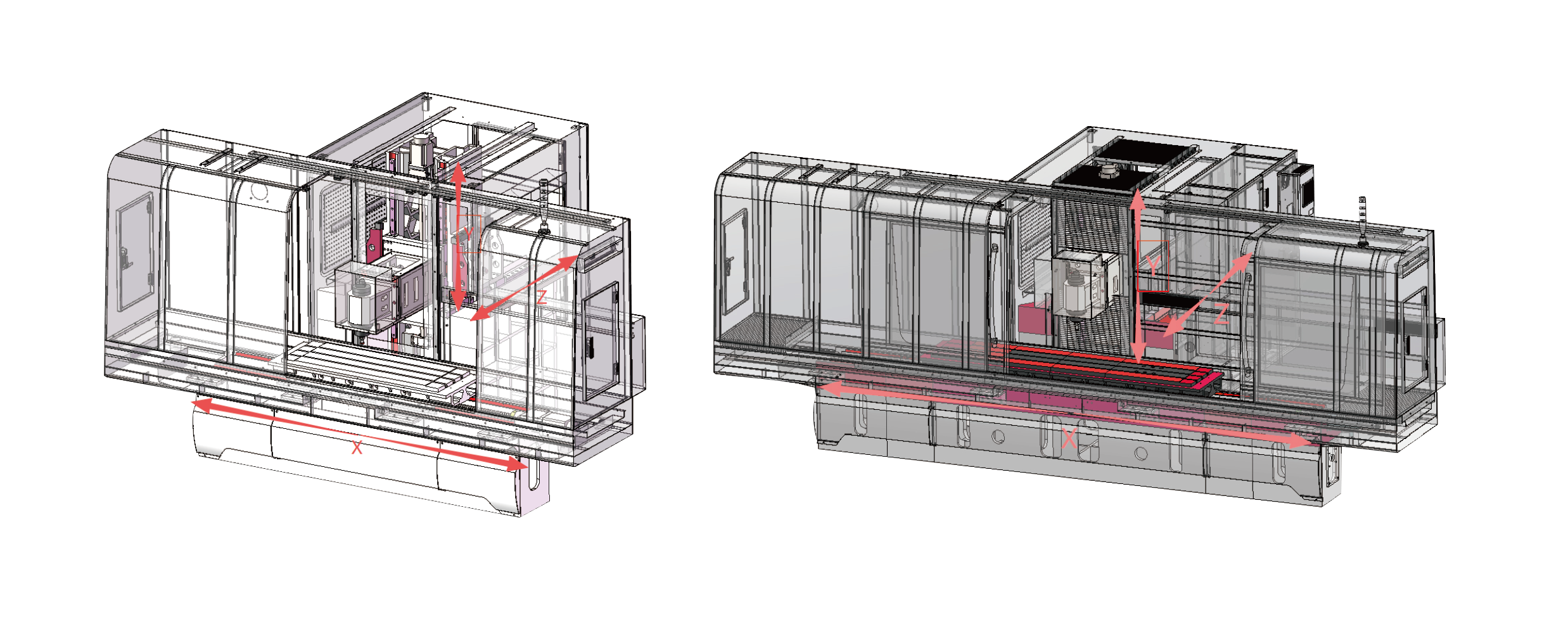

产品尺寸图
