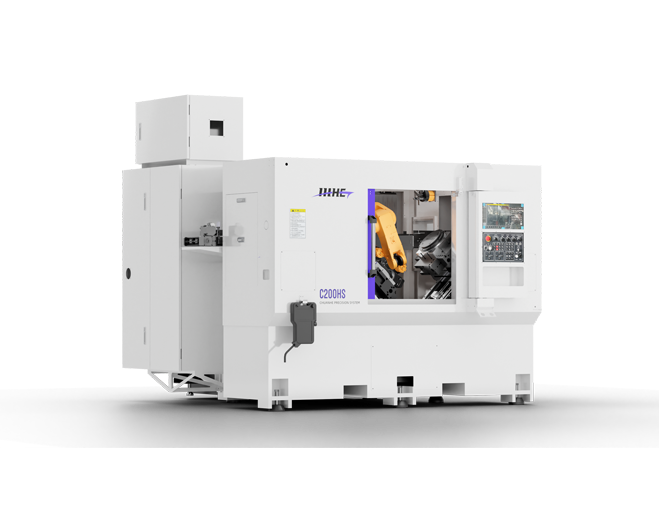

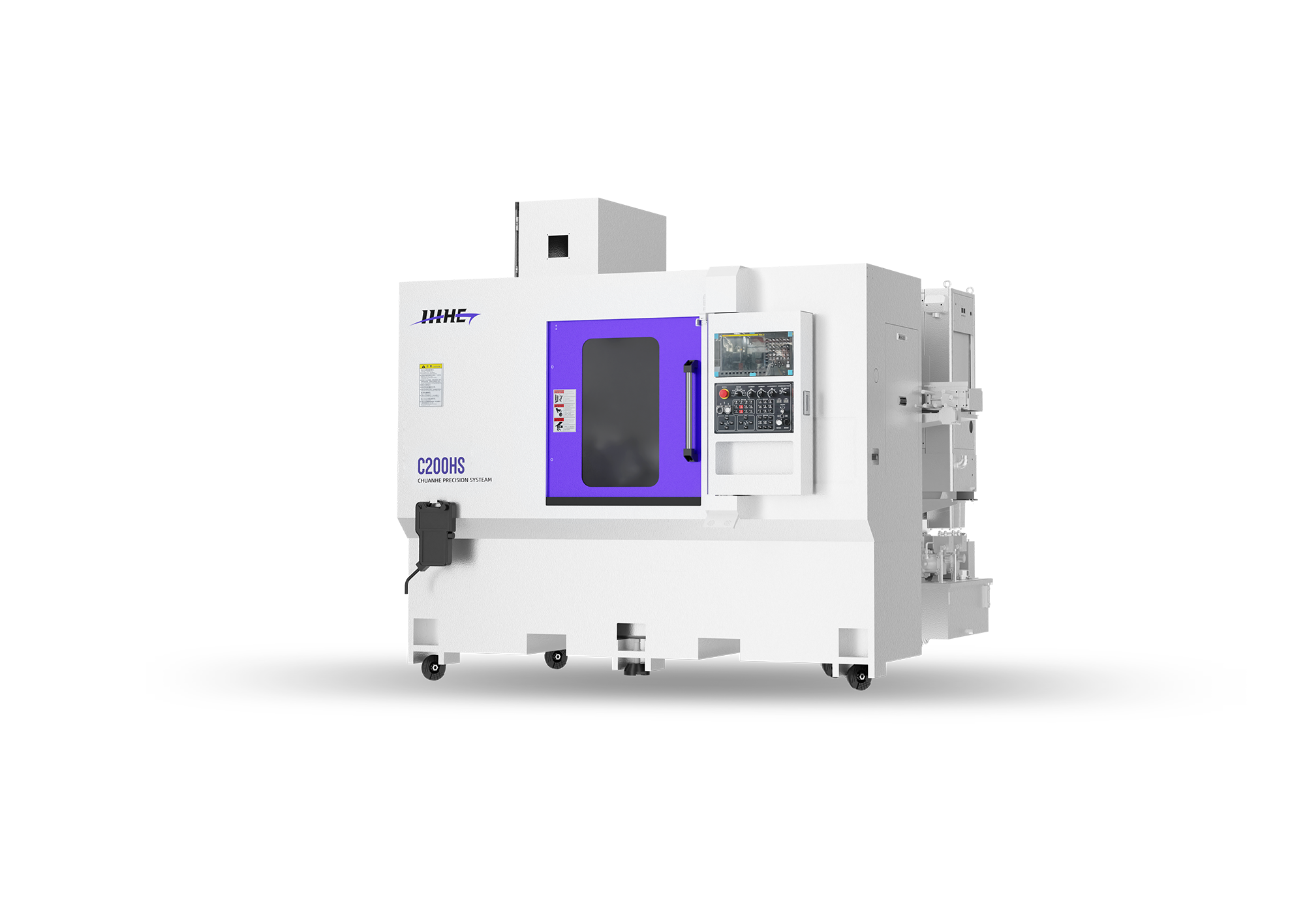

C200HS
平行双主轴车床

创新双主轴单刀塔架构，轻松完成厂区集约化升级

刀塔鞍座固定式设计增强整机刚性，轻量化运动结构减小惯性

加减速更快，动态加工响应能力全面优化

双通道控制系统实现双主轴四轴联动，可灵活搭配单机、双机、多机自动化产线

获取方案
平行双主轴车床
相关标签：

产品特点


  • 01

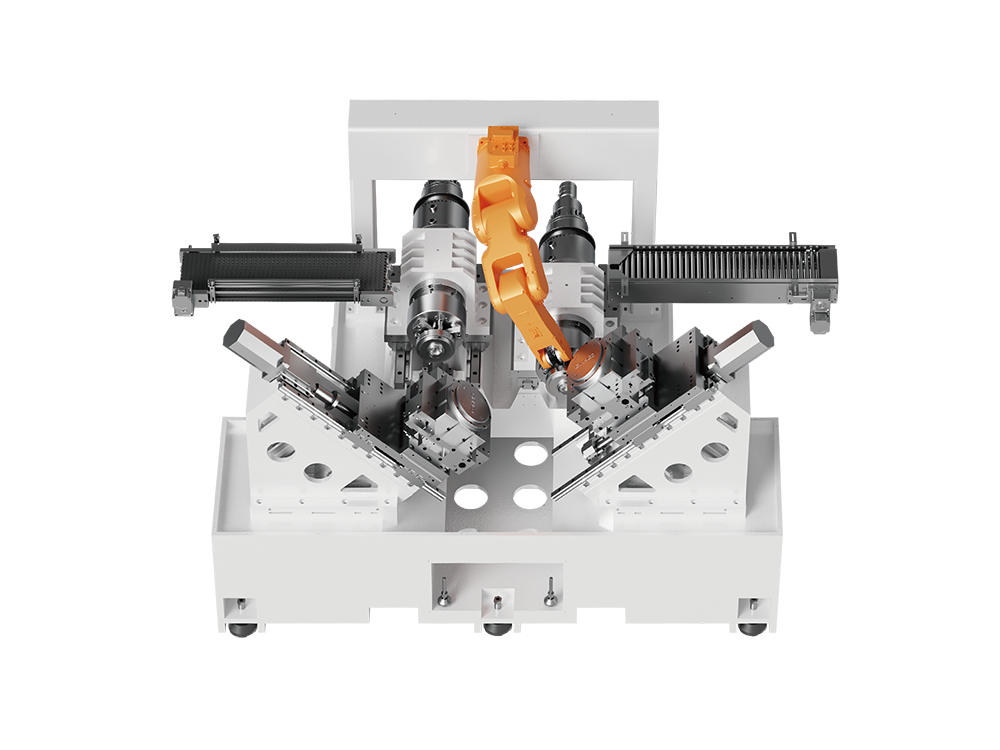

    卧式动主轴数控车床。电主轴滑台水平设置，刀塔滑塔与床身 45° 倾斜，高刚性、高精度、低重心，承载面积大。

  • 02

    四方刀塔排刀设计，提供八个刀具。可安装镗刀、外圆车刀、端面车刀等，换刀快速精准。

  • 03

    能够对外径 200、长度 100规格范围内的工件完成内圆，端面，球面圆弧，内外倒角，大小沟槽等工序的切削加工。

  • 04

    机床采用全封闭防护，内置关节机器人上下料。

  • 05

    OP10与OP20模块化对称设计，结构紧凑，占地面积小，配自动上下料料仓，可实现自动生产



平行双主轴车床


规格参数

加工范围

X&Z电轴进给

电机功率

其他参数

最大车削直径ø200mm
最大车削长度50mm
卡盘尺寸8''
棒材容径ø52mm
主轴额定扭矩230Nm
X/Z轴最大行程350/300 mm
X/Z轴快速进给20m/min
X/Z轴滑轨形式35/45mm 滚柱线轨（H级）
X/Z轴重复定位精度≤0.003mm
主轴马达15kW/18.5kW
主轴最高转速2000rmp
X轴伺服马达（新代AM15）3.1kW/扭矩 Torque 15Nm
Z轴伺服马达（新代AM15）

3.1kW/扭矩 Torque 15Nm

电压/功率需求380V（满足 Fulfilment 440V）/40kVA
刀座外圆+内孔*2，外圆端面*2
四方型刀具25mm
圆形刀具ø32mm
机器重量6500kg
外观尺寸（长×宽×高）2810x2680x2433mm


产品尺寸图
