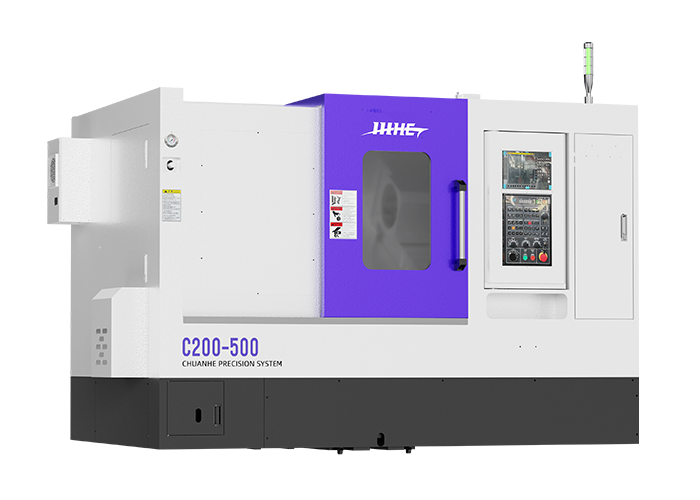

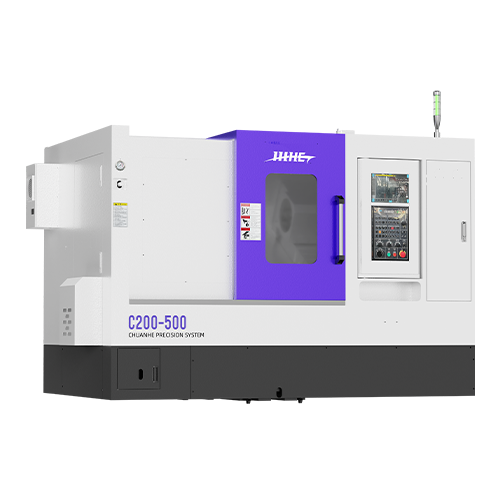

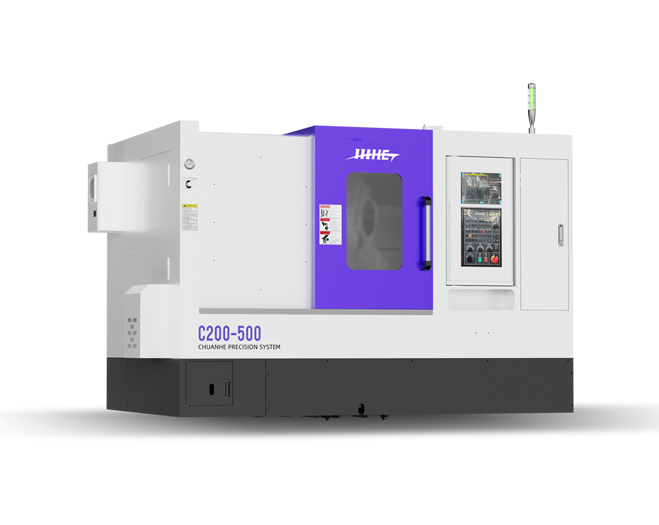

C200-500刀塔数控车床

轴径向刚性高,主轴热温升稳定,热变形小,动态回转精度高。

获取方案
C200-500刀塔数控车床

产品特点

  • 01
    本系列卧式刀塔尾座数控车床,整体30°斜床身在设计之处进行结构解析,抑制重切削或高速动作引起于最小程度,细致分析力的大小,力的作用位置及其变形量,确保了足够的刚性。
  • 02
    采用高级米汉纳铸铁,经过人工时效(热处理)及自然时效方式去除内应力,提供了较佳刚性.稳定性及精度保持性。
  • 03
    配载高精度单元主轴,双列滚柱型重切轴承,轴径向刚性高,主轴热温升稳定,热变形小,动态回转精度高。
  • 04
    标配德国霄特12工位伺服刀塔,精密液压尾座,能够对长短轴类和盘类零件自动完成内外圆柱面,内外螺纹,圆锥面,圆弧面,端面,切槽,倒角等工序。
C200-500刀塔数控车床


规格参数

加工范围

主轴

X&Z轴

电机功率

刀塔

尾座

其他

床鞍上最大旋径Φ560mm
最大车削直径Φ400mm
标准车削直径Φ200mm
拖板上回转直径Φ300mm
最大车削长度488mm
卡盘尺寸8'
棒材容径

Φ52mm

主轴鼻端A 2-6
主轴轴承型号NN3020+100BAR+NN3018
主轴通孔径Φ66mm
主轴传动方式皮带传动
主轴传动比1:1
主轴最高转速4200rpm
主轴额定扭矩89.5 Nm
X/Z轴最大行程230+15/530mm
X/Z轴快速进给30m/min
X/Z轴滑轨形式45mm 线轨
X/Z轴滚珠螺杆直径/螺距Φ32/40mm*Pitch10
X/Z轴定位精度0.008mm/1000mm
X/Z轴重复定位精度≤0.005mm
主轴电机11kW
X轴伺服马达额定扭矩11.5Nm
Z轴伺服马达额定扭矩11.5Nm
液压站电机1.5kW
水泵电机0.55kW
空调300W
刀塔型号100-12T
换刀速度(相邻刀/对边刀)0.27s/0.57s
圆形刀具Φ40mm
四方型刀具≤25mm
心轴内锥孔MT#5
心轴控制方式液压可程式
尾座本体行程400mm
尾座本体移动方式机械
标准控制器FAUNC OI-TF
电压/功率需求380V/25kVA
水箱容量300L机器重量4000kg
油压箱容量60L外观尺寸(长×宽×高)2600×1800×1900mm

产品尺寸图

刀塔车床

刀塔车床

刀塔车床

刀塔车床
