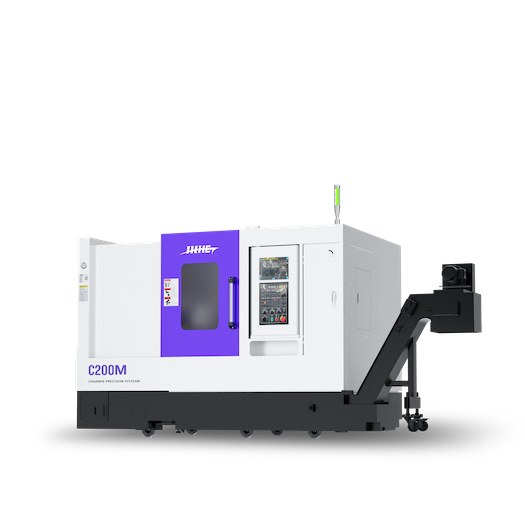

C200M车铣复合数控机床

主轴热温升稳定,热变形小,动态回转精度高。

获取方案

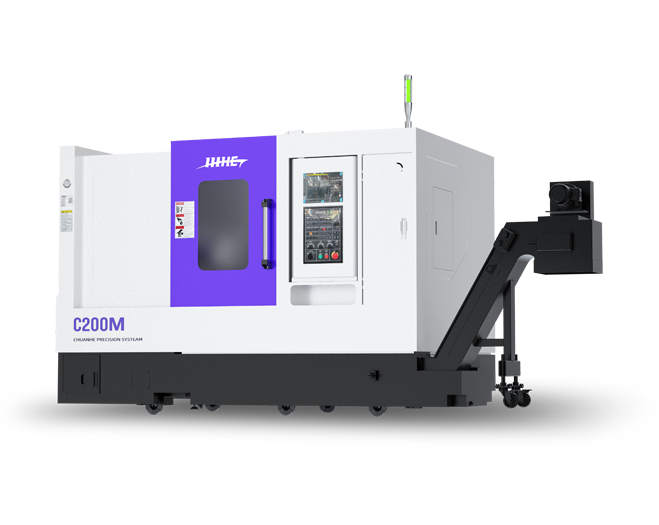

C200M车铣复合数控机床

产品特点

  • 01
    本系列卧式刀塔尾座数控车床,整体30°斜床身在设计之处进行结构解析,抑制重切削或高速动作引起于最小程度,细致分析力的大小,力的作用位置及其变形量,确保了足够的刚性。
  • 02
    采用高级米汉纳铸铁,经过人工时效(热处理)及自然时效方式去除内应力,提供了最佳刚性.稳定性及精度保持性。
  • 03
    配载高精度单元主轴,双列滚柱型重切轴承,轴径向刚性高,主轴热温升稳定,热变形小,动态回转精度高。
  • 04
    配12工位BMT40伺服动力刀塔,精密液压尾座,能够对长短轴类和盘类零件自动完成内外圆柱面,内外螺纹,圆锥面,圆弧面,端面,切槽,倒角等车削工序,针对工件端面,外圆完成钻孔·攻丝·三轴联动铣削等工序。
C200M车铣复合数控机床


规格参数

加工范围

主轴

X&Z轴

电机功率

刀塔

尾座

其他

床鞍上最大旋径Φ400mm
最大车削直径Φ320mm
标准车削直径Φ200mm
拖板上最大回转直径Φ300mm
最大车削长度300mm
卡盘尺寸8'
棒材容径

Φ52mm

主轴鼻端A 2-6
主轴轴承型号同步伺服电主轴
主轴通孔径Φ66mm
最小主轴定位精度(C轴)0.001°主轴马达+磁环+碟刹
动态精度(C轴)±0.02°主轴马达+磁环+碟刹
额定扭矩65Nm
主轴最高转速4200rpm
X/Z轴最大行程175+10/320 mm
X/Z轴快速进给30m/min
X/Z滑轨形式30mm 线轨
X/Z轴滚珠螺杆直径/螺距Φ32mm/Pitch10
X/Z轴定位精度0.008mm/1000mm
X/Z轴重复定位精度≤0.005mm
主轴电机15kW
X轴/Z轴伺服马达额定扭矩11Nm
动力电机20Nm
液压站电机1.5kW
水泵电机0.55kW
空调300W
刀塔型号BMT40-12T
换刀速度(相邻刀/对边刀)0.27s/ 0.57s
圆形刀具Φ32mm
四方型刀具≤20mm
动力头(刀塔)刀具规格ER25(1~13mm)
动力刀座最高转速5000rpm
心轴内锥孔MT#4
心轴的直径70mm
心轴的行程100mm
心轴控制方式液压可程式
尾座本体行程200mm
尾座本体移动方式机械
标准控制器FANUC 0I-TF电压/功率需求380V/20kVA
水箱容量300L机器重量3100kg
油压箱容量60L外观尺寸(长×宽×高)2200×1600×1700mm
